電気接点ロウ付け補修
【お問い合わせ・ご注文】
![接点板の再生(リニューアル)を行います。生産中止の接点板や海外製品などの接点を張り替えて、新品に近い状態でお届けします。](../../_src/82708030/restoring_top_banner_20062024.png?v=1720764736331)

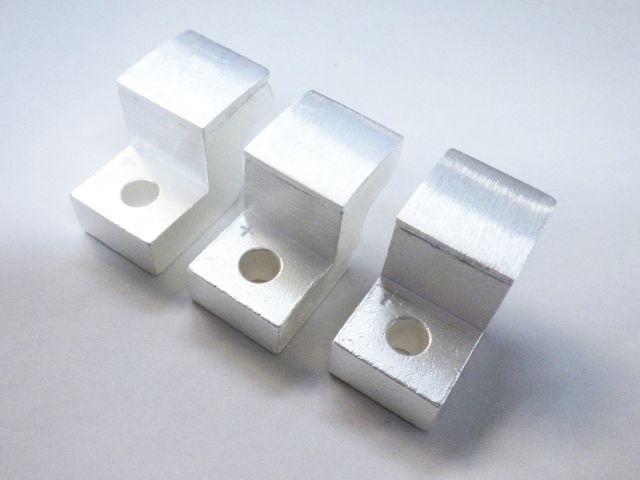

相栄電器では電気接点のロウ付けによるコンタクター用接点板の補修・リニューアルを承ります。使用済みの直流用接点板の接触部分のみを交換して、十分使用可能な交換用部品としてお返しします。一度お見積をご依頼ください。修理不可の品物は、現物合わせで新品も製作可能です。東芝、日立、三菱、安川などの直流接点板【コンタクト部品】については、ぜひご相談ください。
![](../../_src/82707759/pas3_060.jpg?v=1720764736331)
直流接点板購入をご検討されているみなさまへ
![](../../_src/82707751/heading-icon_20x24.png?v=1720764736331)
使い古しのコンタクト接点板は、状態が良ければ接点補修することで再生することができます。
<<交換済みの部品は廃棄せずに保管いただくことが必要です。>>
※ご注意点
接点リニューアルは、ロウ付け加工されたもののみ可能です。現物の状態によっては、補修できない場合があります。(使いすぎたものや破損したものなど)
接点補修品(ロー付けによる加工)
![](../../_src/82707944/heading-icon_20x24.png?v=1720764736331)
![補修前](../../_src/82707942/pas3_re_000_b.jpg?v=1720764736331)
補修前
![](../../_src/82707938/pas3_re_005.png?v=1720764736331)
![](../../_src/83473668/pas3_re_005.png?v=1720764736331)
![完成品](../../_src/82707940/pas3_re_000_a.jpg?v=1720764736331)
完成品
現物合わせの新規製作(補修不可のもの)
![](../../_src/82707946/heading-icon_20x24.png?v=1720764736331)
![補修不可の品物](../../_src/82707755/pas3_re_000_d.jpg?v=1720764736331)
補修不可の品物
![](../../_src/82707753/pas3_re_005.png?v=1720764736331)
![](../../_src/83473671/pas3_re_005.png?v=1720764736331)
![現物合わせで新品を製作](../../_src/82707761/pas3_re_000_c.jpg?v=1720764736331)
現物合わせで新品を製作
加工の流れ
![](../../_src/82707757/heading-icon_20x24.png?v=1720764736331)
First Step ~外観の確認~
![装置から外した使用済み電気接点板](../../_src/82707763/pas3_re_001.jpg?v=1720764736331)
見積もり段階。
補修可能かどうかも判断します。
Second Step ~メッキなどの剥離~
![](../../_src/82707765/pas3_re_002.jpg?v=1720764736331)
メッキ剥離と洗浄
最終的に、補修可能かどうか判断します。
Third Step ~古い接点の剥がしと新しい接点のロー付け~
![](../../_src/82707767/pas3_re_003.jpg?v=1720764736331)
補修作業
使い古しをはがして、新しい接点を貼りつけます。(成形も行います。)
台金のロウ付け面は、事前にやすりなどで表面を平らに均す作業も行います。
Forth Step~表面処理【Agメッキなど】~
![](../../_src/82707769/pas3_re_004.jpg?v=1720764736331)
表面処理加工
ご要望により行わない場合があります。
加工実績
![](../../_src/82707972/heading-icon_20x24.png?v=1720764736331)
