相栄電器株式会社では、モーター(コンミテータ)やスリップリング、摺動端子向けのカーボンブラシやトロリーシュー、アース用カーボンシューなど、現在ご使用中の品物の代用品として、相当性能の各種カーボン製品を現物合わせ(オーダーメイド)でお取り扱いいたします。装置の仕様を参考に、最適な相当材を選定して、提案させていただくこともできます。価格や納期などの面で難のある海外製品の代替品にも対応しております。ご要望がございましたら、見本をご用意の上、お気軽にお問い合わせください。
使用例: 無人自動運搬機、クレーンの巻上機、設備移動用走行モーター、撹拌機、溶接機アース用、スリップリングなど。
カーボンブラシの端子の種類
![](../../_src/82708120/heading-icon_20x24.png?v=1721860272094)

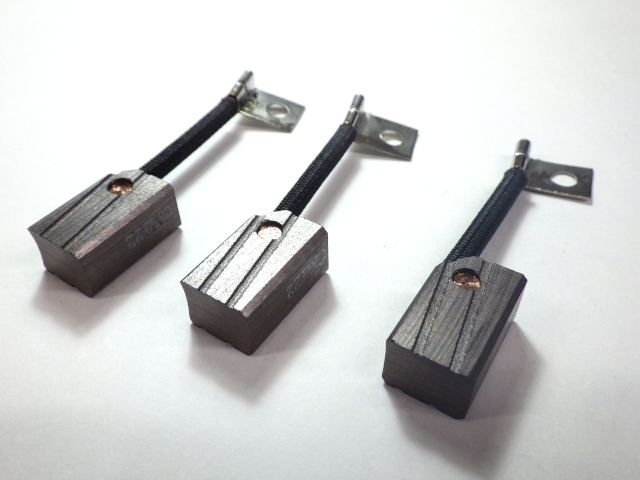

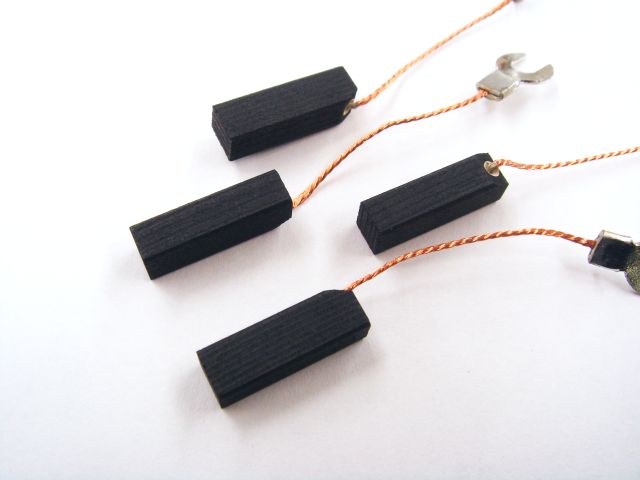

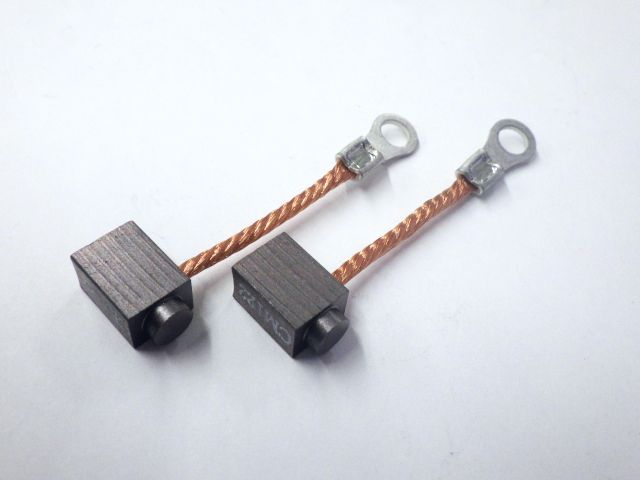

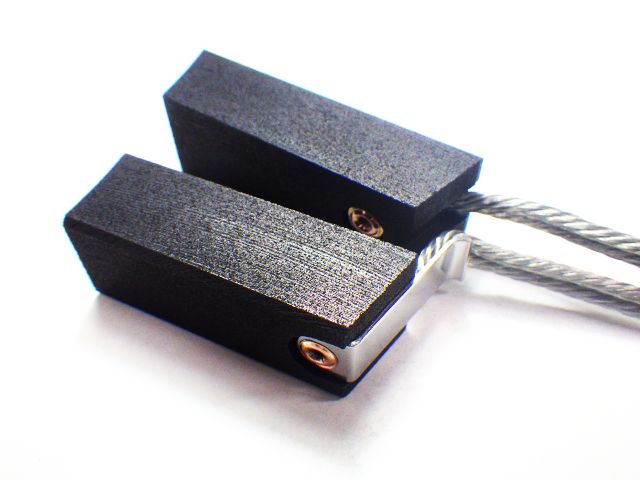

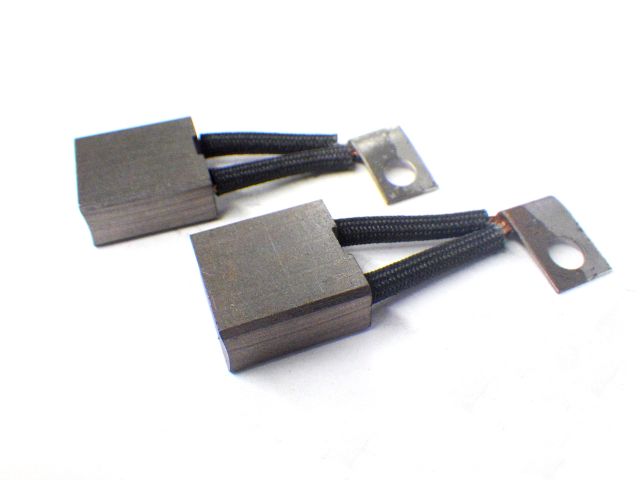

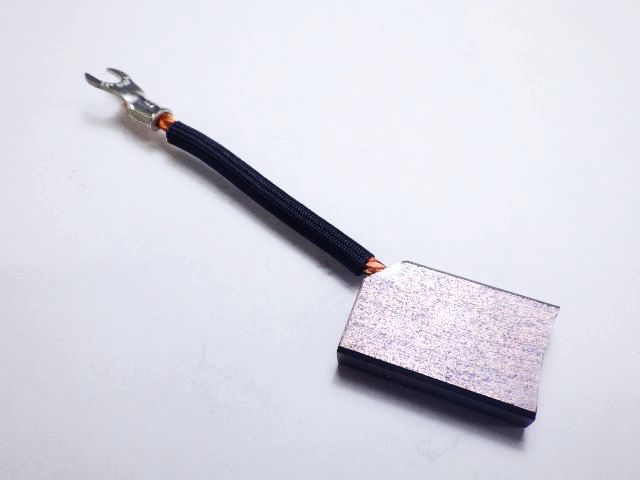

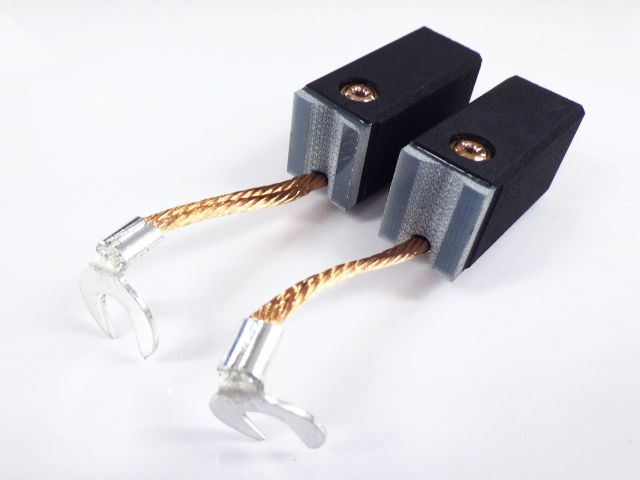

圧着端子式: ブラシ本体のみがホルダーの中に収まり、端子部分は装置の給電部分にネジで固定するタイプ【スプリングはホルダーに据え付けのものが主流で、ブラシとは別構造】 |
---|

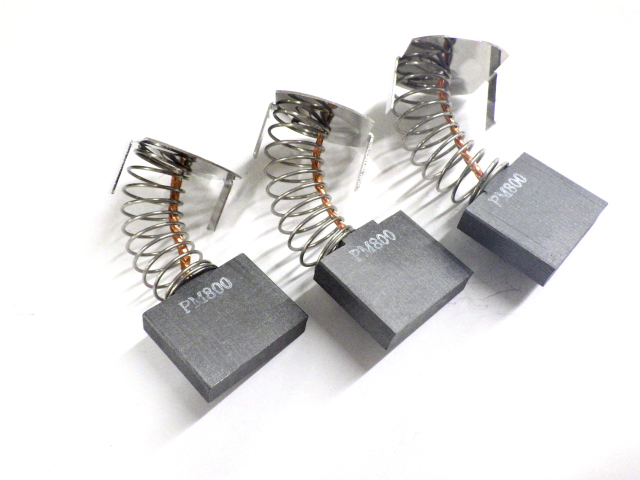

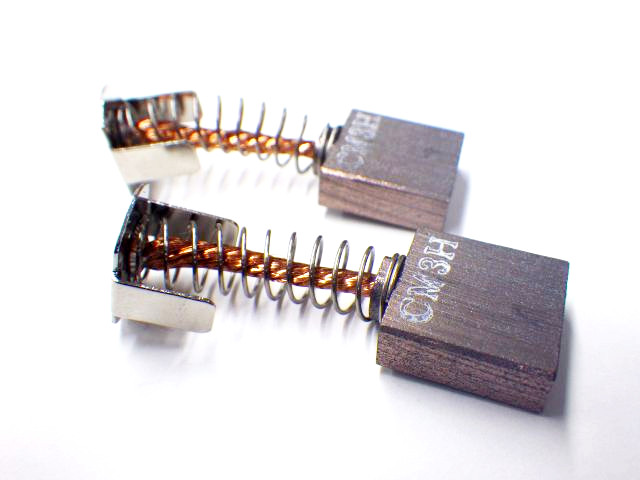

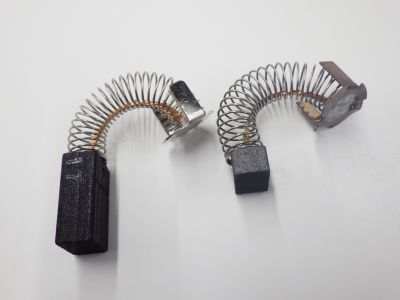

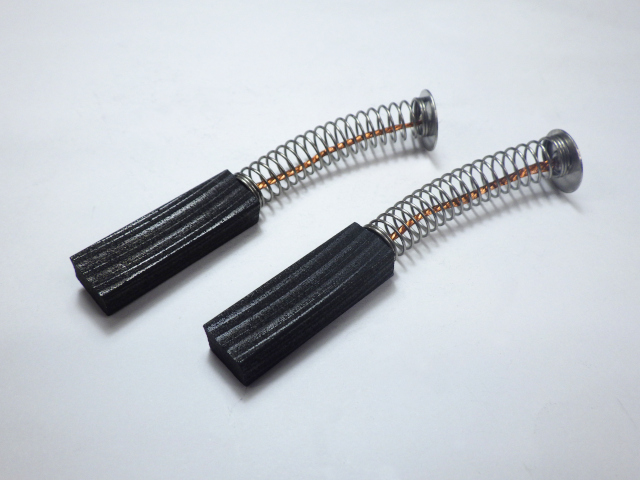

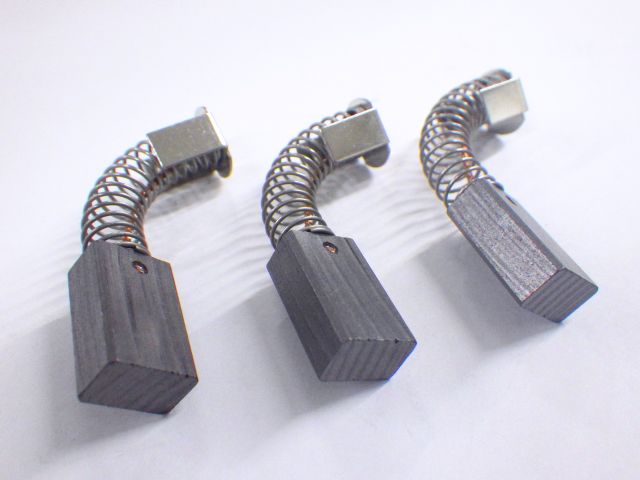

キャップ式: 通電用端子やスプリング、電線が一体になったもの。ホルダーの中にブラシや端子などがすべて収まり、ホルダー内の金属部分に端子が触れることで給電されるタイプ【ばね抑えを兼ねたキャップで押さえつけて固定することで、金属端子を給電部分に密着させる構造】端子が特殊な形状をしたものもあります。 |

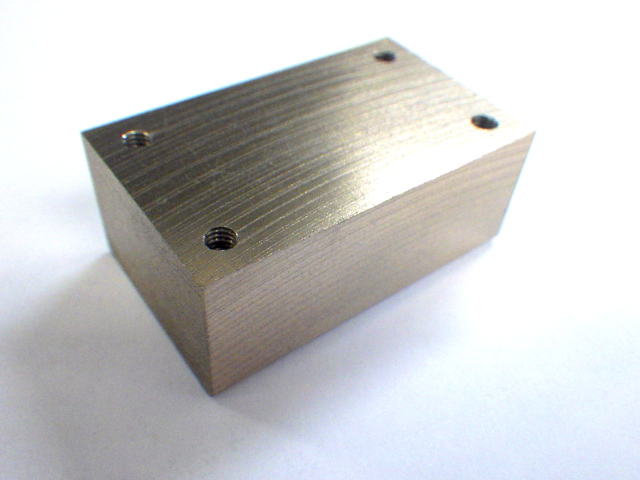

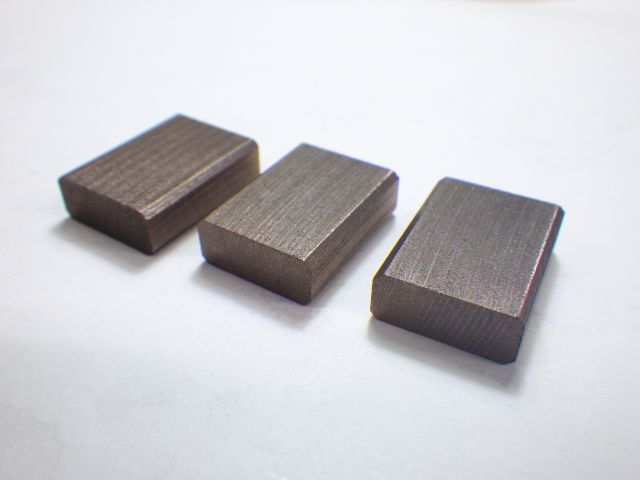

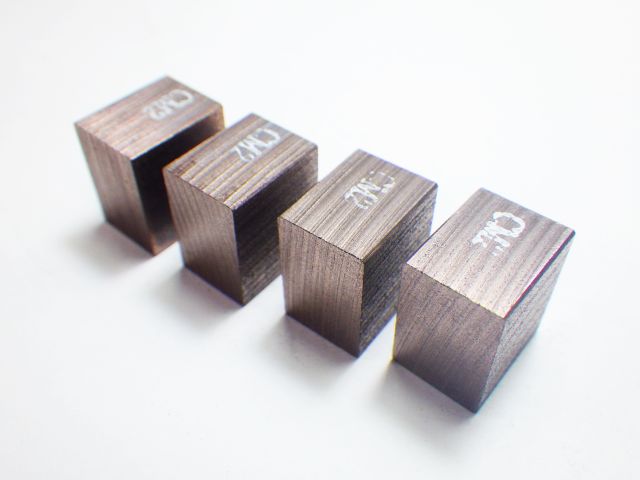

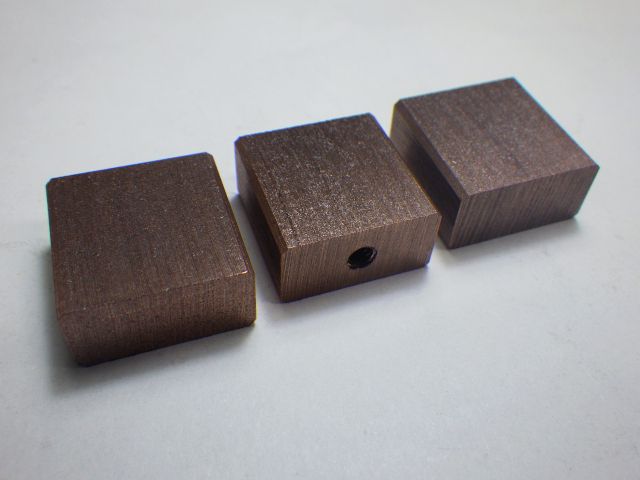

シュー式: もともと端子や電線が付かずに、ホルダーの給電部分に直接ネジ止めするタイプ。 |
ご提供可能なカーボン製品
![](../../_src/82707710/heading-icon_20x24.png?v=1721860272094)
直流モーターやスリップリングの廃版に伴い、供給・生産中止となった製品のほかに、価格や納期などに難のある海外製品など、入手困難なものなどございましたら、貴社ご提供の見本品をもとにして、相当材の品物をオーダーメイドでご用意します。お問い合わせいただく品物の大きさや形状によっては、最低製作数量でのご購入をお願いさせていただく場合があります。
検討にサンプル品が必要な理由
![](../../_src/82708100/heading-icon_20x24.png?v=1721860272094)
カーボンブラシは、モーターのコンミテータやスリップリングなど回転する部品に電気を伝える役目をしていますが、メーカーによって仕様が様々です。現物合わせの場合には、必ず見本となるサンプルが必要となります。
見本のブラシのブロック部分に、大きな削り跡などのような改造の痕跡が見受けられた際には、本来のブラシの性能とは異なる場合がありますので、お取り扱いを辞退させていただくことがあります。 |
---|
代替材は、現品に極力近い材質を選定する必要があります。材質が合わないと、モーターのコンミテータやスリップリングを痛めてしまい、装置の寿命にも影響します。装置の型番や写真だけでは材質や部品仕様を選定することはできません。 |
お預かりした見本を基に検討する現物合わせにつき、未使用品ではなく使用済みの品物でも構いません。ただし、新品で取付する際に必要な長さをお知らせください。 |
ブラシに刻印がない場合には、材質選定のために、装置の定格電流値、電圧、回転数、ブラシの搭載個数が必要です。場合によりましては、ブラシ周りの装置の写真をお願いすることもあります。 |
カーボンブラシは、消耗品となります。そのため、コスト面も含めて、必要最低限でのご購入よりも、交換用も含めた、まとまった数での製作を推奨しています。(割高になりますが、予めご了承いただけましたら、推奨数よりも少ない場合のお見積りにも対応いたします。) |
寸法をブラシホルダーの収納部分に合わせる必要があります。ブラシの外観を見ることで、ホルダーの収納部分に合っているかどうかが判ります。合わない状態で使用すると、ブラシが本来の性能を発揮できないほか、相手方の部品が傷ついたり偏摩耗してしまう場合があります。 |
カーボンブラシは、適切なばねの力でコンミテータやスリップリングに接触させる必要があります。ばねの強弱が合わないとカーボンブラシの性能を発揮することができませんし、相手方の部品に偏摩耗などの悪影響が出ることがあります。無くしたり壊れるなど、交換する際に性能の違うばねを混ぜて使用することも避けてください。 |
ブラシの材質は、純金属ブラシのように硬度が高ければ消耗しにくいということはありません。カーボン材がコンミテータやスリップリングに馴染んでコーティングのようになれば、柔らかい材質でも逆に減りにくくなる場合があります。使用済み品を拝見できれば、適切な相当材を選択しやすくなります。 |
端子金具の付いた品物の場合、中には、独特の形状をしたものがあります。品物によっては、簡略化した汎用の端子を提案する場合があります。 |
キャップ式の多くが、ばねの自由長よりも電線が短いものが多いです。使用限界線を越えると電線が突っ張り、ブラシが接触面が浮くことで、電気が流れずに装置が止まるというものです。自由な状態ですと、エビのように丸まります。 |
【サンプル品発送時の注意事項】弊社まで見本品をお送りいただく際は、問い合わせ番号のついた発送便をご利用ください。誤配達や紛失、破損等などのリスクのある便(普通郵便や速達郵便など配達状況の確認ができないもの)はご利用にならないでください。なお、弊社に未着の品物につきましては、送り主様のほうで依頼された輸送会社まで配達状況をご確認ください。 |
使用上の注意点
![](../../_src/82708682/heading-icon_20x24.png?v=1721860272094)
カーボンブラシは、モーターのコンミテータやスリップリングなど回転する部品に電気を伝える役目をしていますが、材質ごとに性能が異なります。適合しないブラシを使用してもモーターは動いてしまいます。使用するにあたっての注意点をお知らせします。
1台の装置の中でブラシを複数使用する場合、異なる材質のものを混ぜてを使うことは、お勧めしていません。電気抵抗値が低いブラシに電気が集中してしまうため、ブラシの偏摩耗が起きたり、アークやスパークが頻発するなど、モーターのコンミテータやスリップリングの寿命に悪影響を与えてしまう場合があります。【古いブラシにまだ使える長さが残っていても、混ぜずにすべて取り除き、必ず総入れ替えを行ってください。】 |
---|
材質が異なると、性能にも差が出ます。例えば、寸法が同じだからと言って、性能の違う装置で使用しているカーボンブラシを、転用して使うことはお勧めしていません。特に、色味など、ブラシの見た目が異なる品物は使用しないでください。使用中にスパークが頻繁に発生したり、ブラシの異常摩耗が起きるなど、非常によろしくない現象が起きてしまうからです。止むにやまれず使う際には、総入れ替え後に事前に必ず試運転を行い、特にアークやスパークが頻発しないことを確認のうえ、使用することをお勧めします。 |
原則、カーボンブラシやシューが接触する部分は、潤滑油を塗布しないでください。カーボンの粉が油脂と混ざって塊りになることで、ブラシを削ってしまうからです。本来の使用期間よりも早く交換するタイミングを迎えてしまうことがあります。 |
納入実績

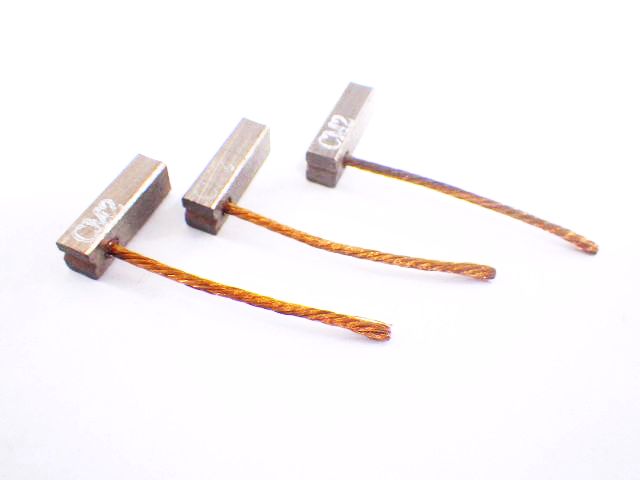

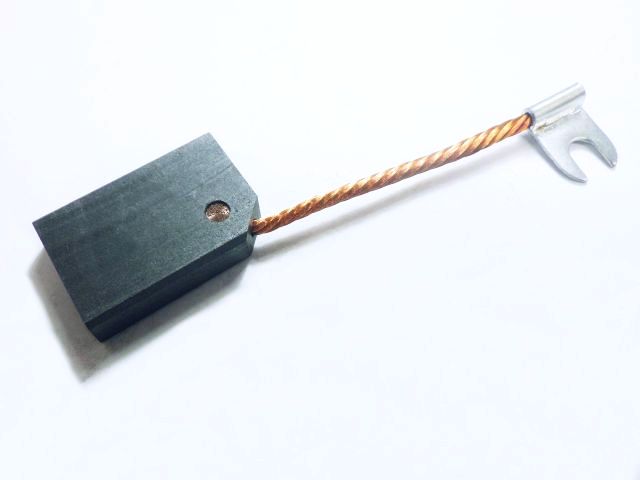

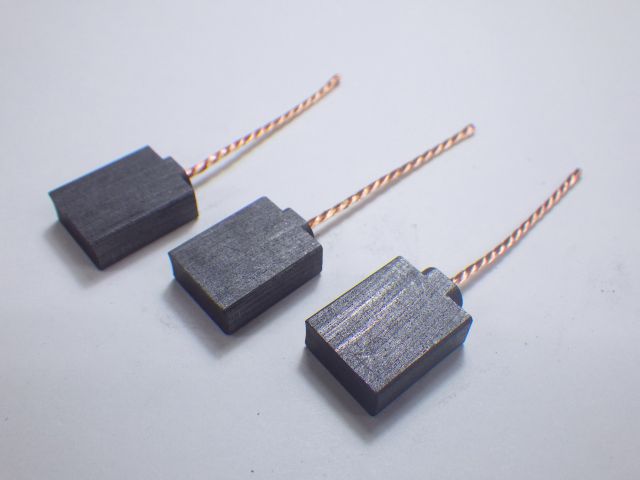

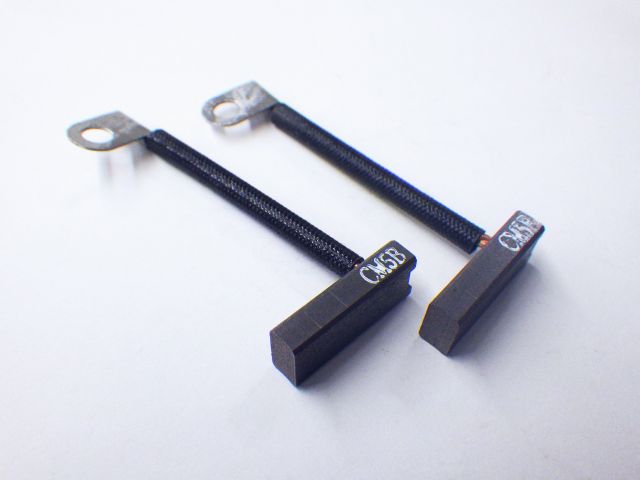

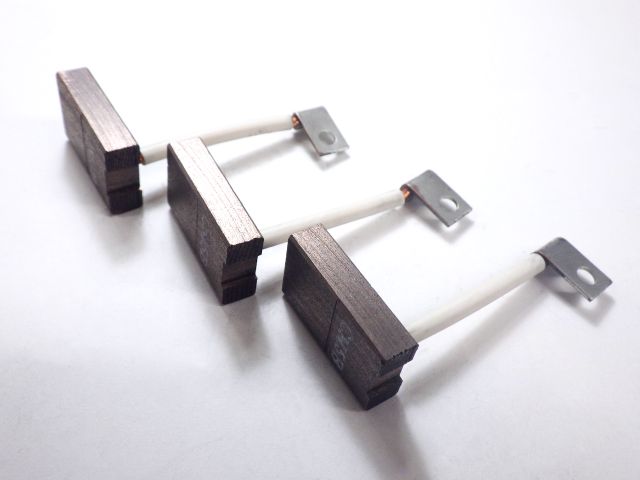

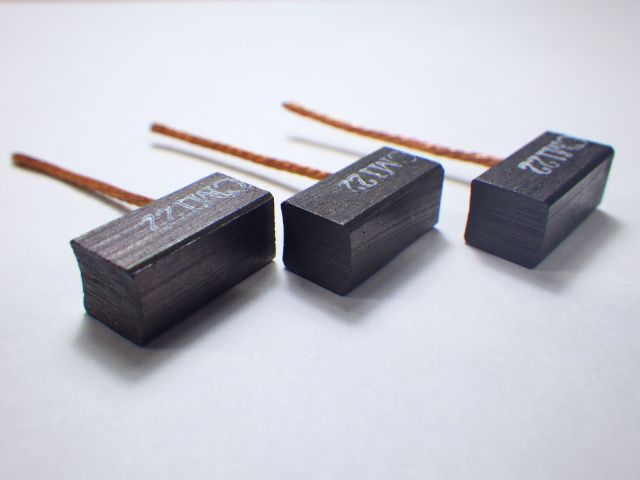

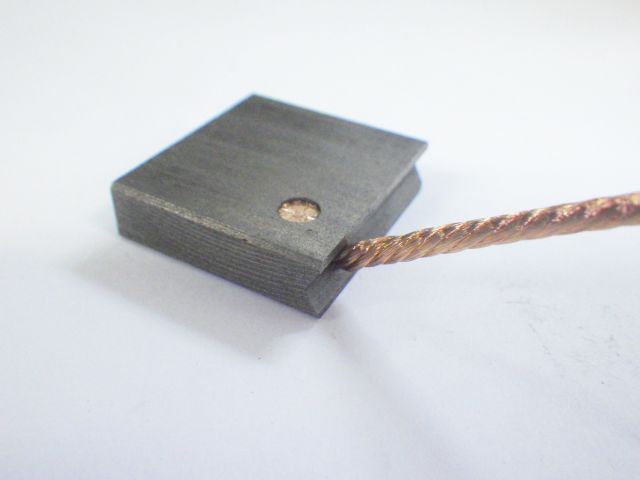

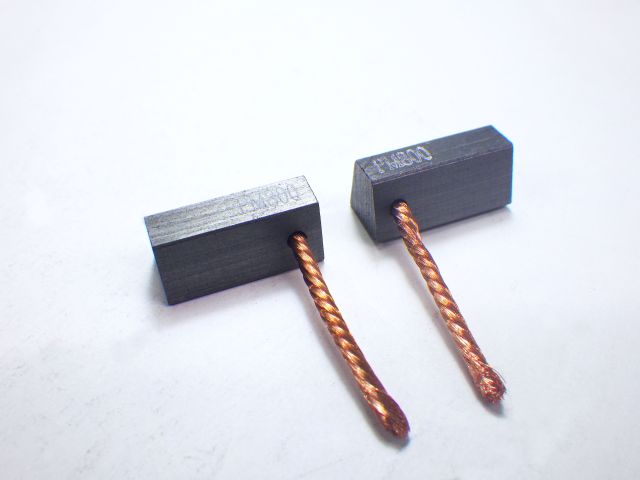

圧着端子型
![](../../_src/82707932/heading-icon_20x24.png?v=1721860272094)

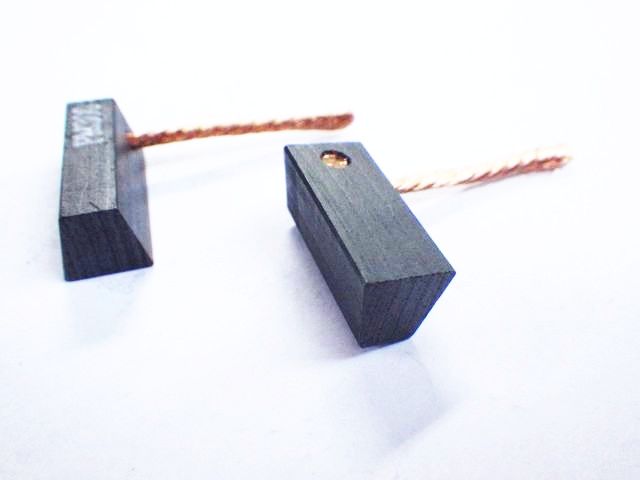

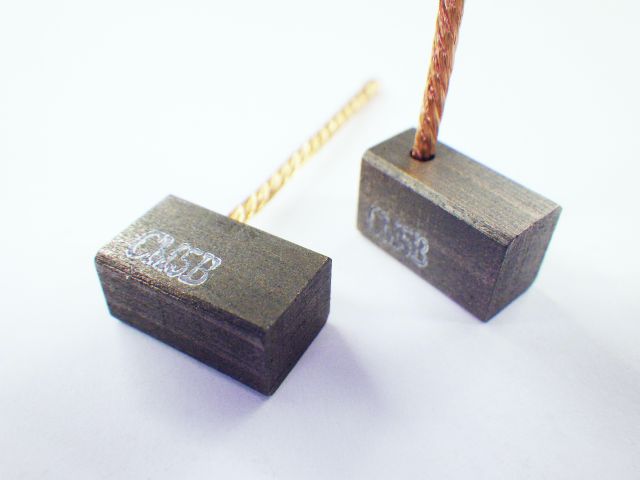

![カーボンブラシ](../../_src/82707958/ep_cb002.jpg?v=1721860272094)

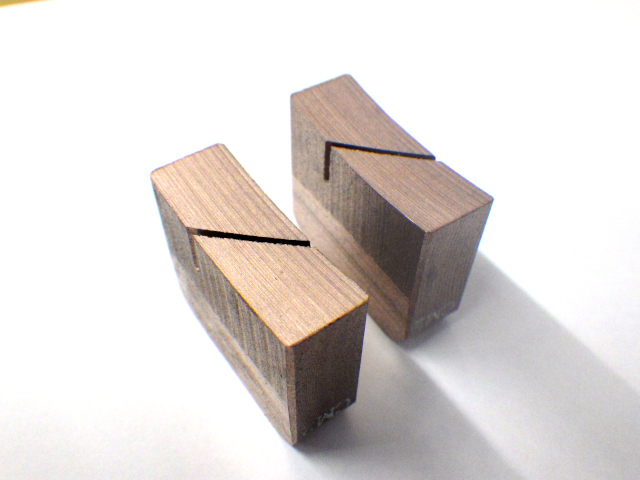

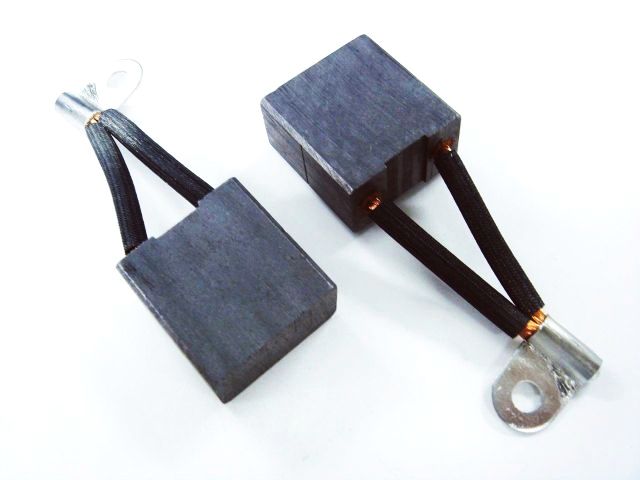

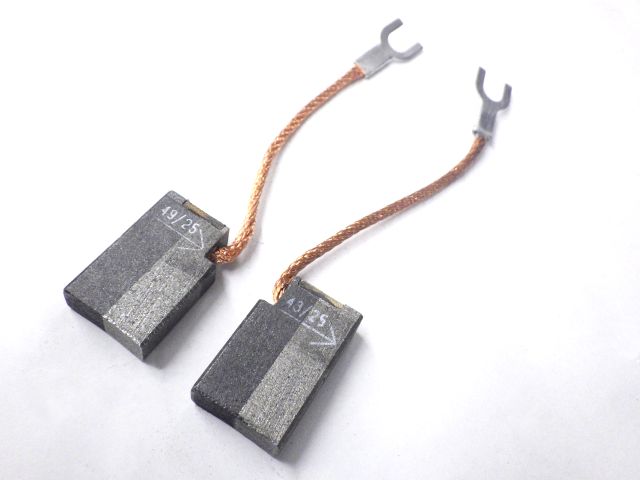

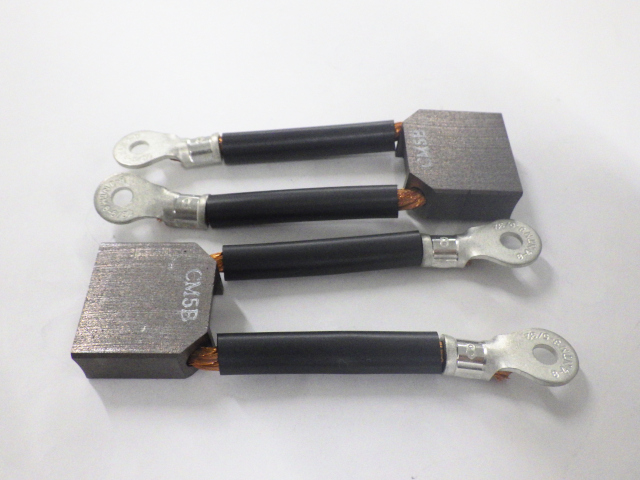

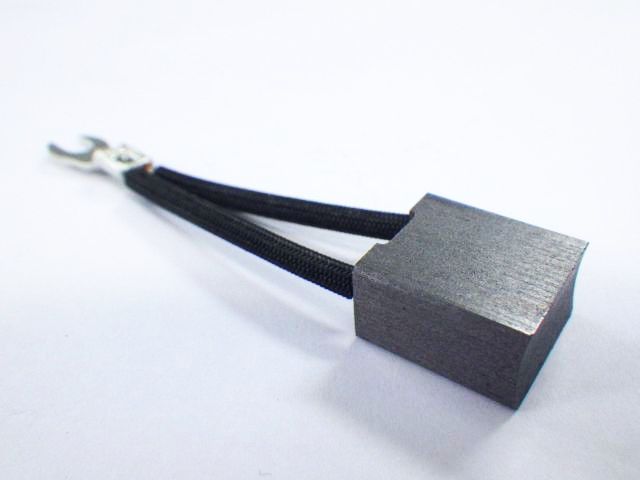

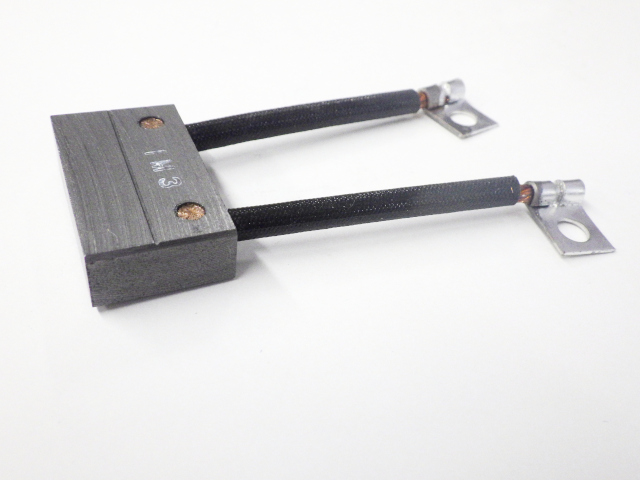

![電流値の高いもの、電線を二股に分岐](../../_src/82707956/ep_cb015.jpg?v=1721860272094)

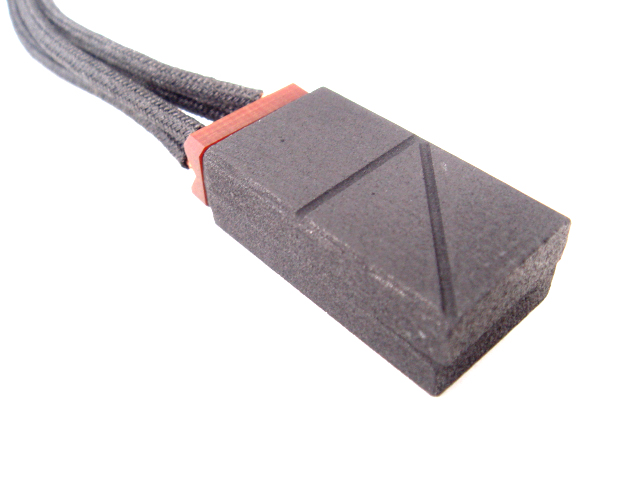

![スパーク対策でブラシを2分割にしたもの](../../_src/82707954/ep_cb004.jpg?v=1721860272094)
![取付側にスプリングの当て板が付いたもの](../../_src/82707950/ep_cb011.jpg?v=1721860272094)

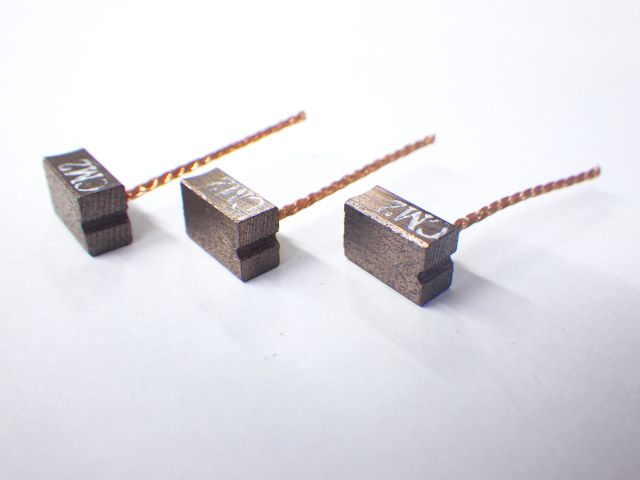

![自動搬送機モーター用、端末ははんだ付けにつき、圧着端子なし](../../_src/82707952/ep_cb007.jpg?v=1721860272094)
![特殊形状のカーボンブラシ](../../_src/82707948/ep_cb017.jpg?v=1721860272094)
![太陽光発電所装置向けモーター用カーボンブラシ](../../_src/82708046/cb_023.jpg?v=1721860272094)

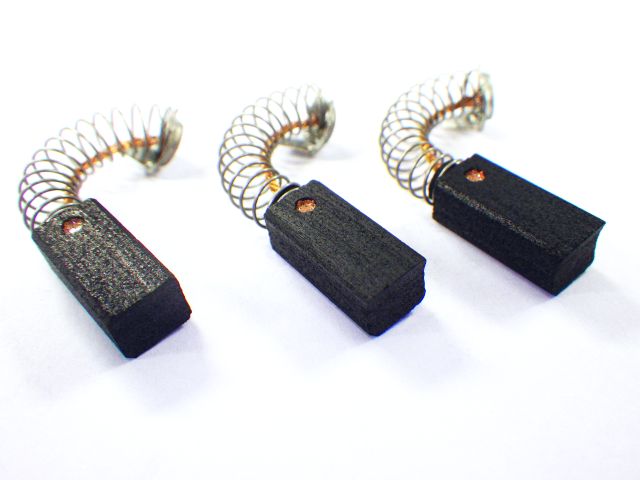

![自動運搬車両向け走行用とステアリング用モーター向けカーボンブラシ](../../_src/82708116/cb_021.jpg?v=1721860272094)
自動輸送機用
ステアリングモーター向け

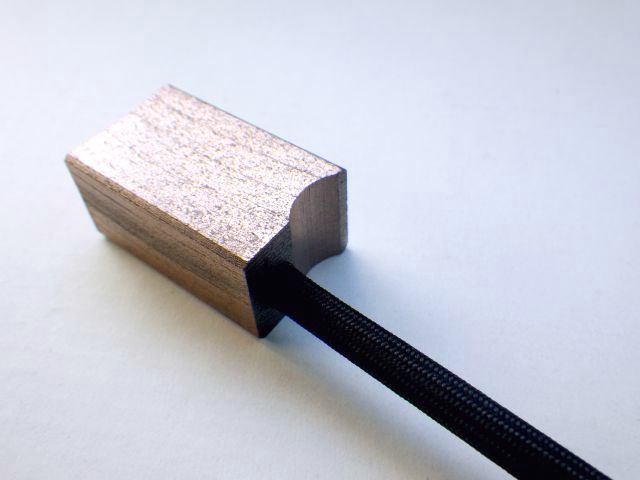

![ブラシ側にぜんまい式ばね受けとして、R形状の掘り込みを行ったもの。クレーンの旋回モーター用](../../_src/82708118/cb_022.jpg?v=1721860272094)
外国製品の代替

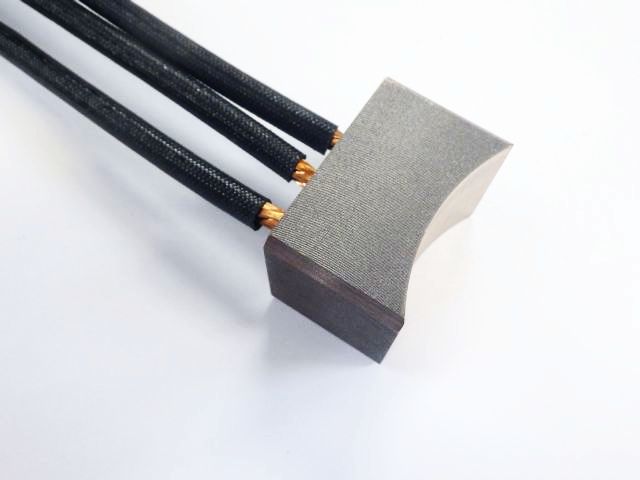

![大電流用カーボンブラシ(摺動面にR加工)](../../_src/82708583/cb_025.jpg?v=1721860272094)
![海外(ドイツ)製モーター(入手困難品のため、相当材で作製)](../../_src/82708585/cb_026.jpg?v=1721860272094)
![台形型](../../_src/82708593/cb_027.jpg?v=1721860272094)

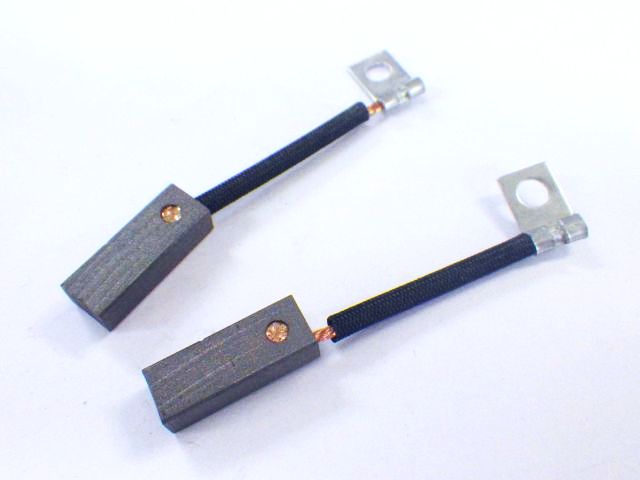

![旗状の端子](../../_src/82708595/cb_028.jpg?v=1721860272094)

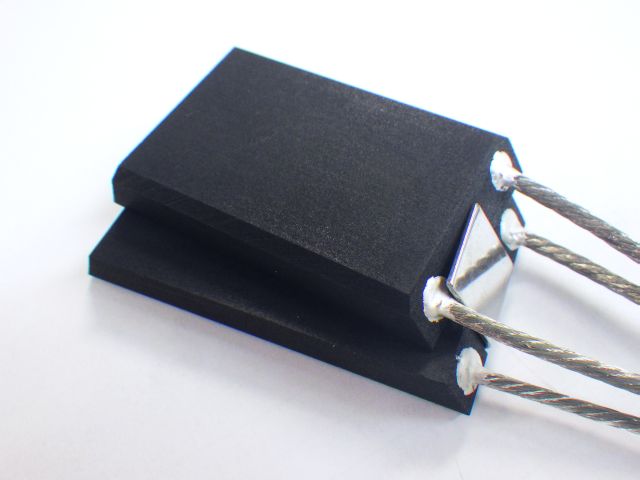

![](../../_src/82708684/cb_032.jpg?v=1721860272094)

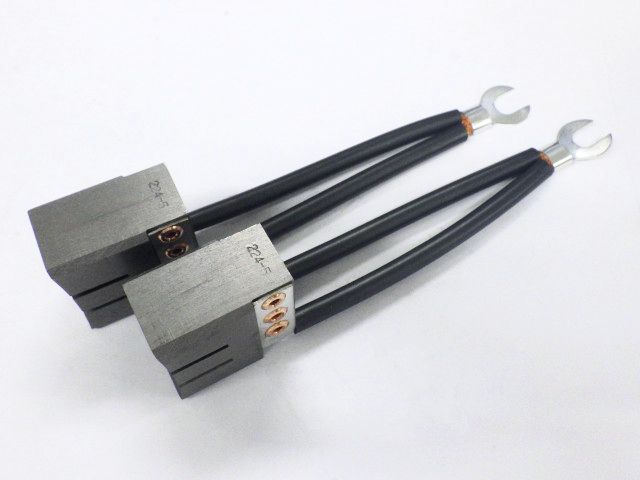

![大電流型三相式スリップリング用ブラシ(放熱スリット付き)](../../_src/82708700/cb_034.jpg?v=1721860272094)

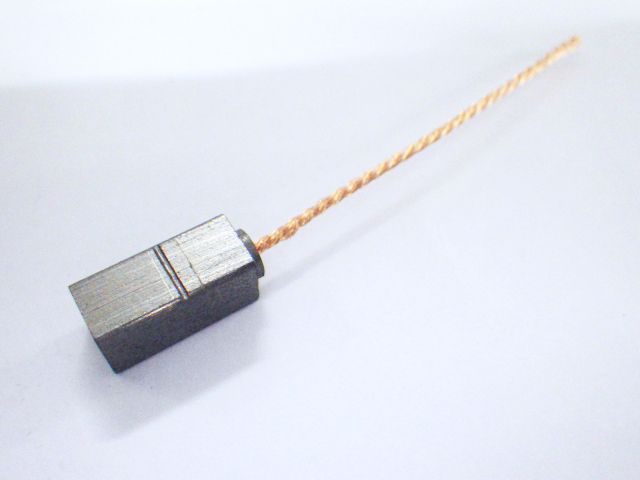

![バイクコイル用ブラシ](../../_src/82708702/cb_035.jpg?v=1721860272094)

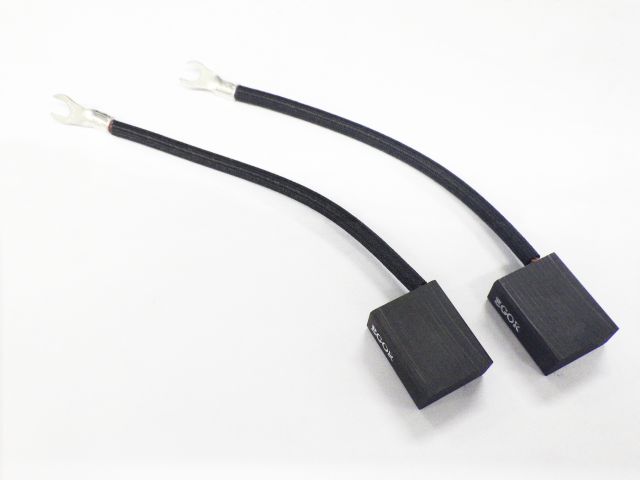

![バッテリーカー用モーター向けブラシ](../../_src/82708708/cb_036.jpg?v=1721860272094)

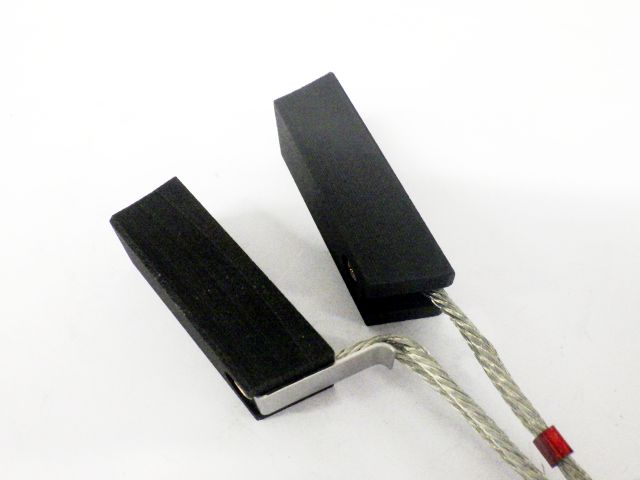

![](../../_src/82708714/cb_037.jpg?v=1721860272094)
![自動車ポンプモーター用カーボンブラシ](../../_src/82708728/cb_040.jpg?v=1721860272094)

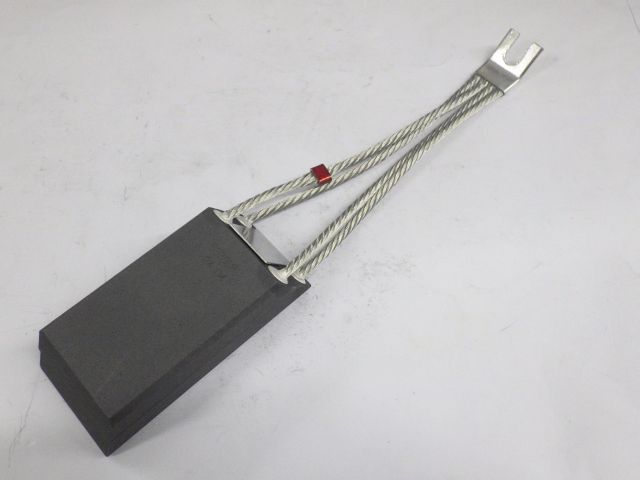

![住友重工直流モーター向け分割型カーボンブラシ](../../_src/82708738/cb_041.jpg?v=1721860272094)
![海外製コンクリート用撹拌機向けモーターのブラシ(ドイツ製品)](../../_src/82708742/cb_042.jpg?v=1721860272094)

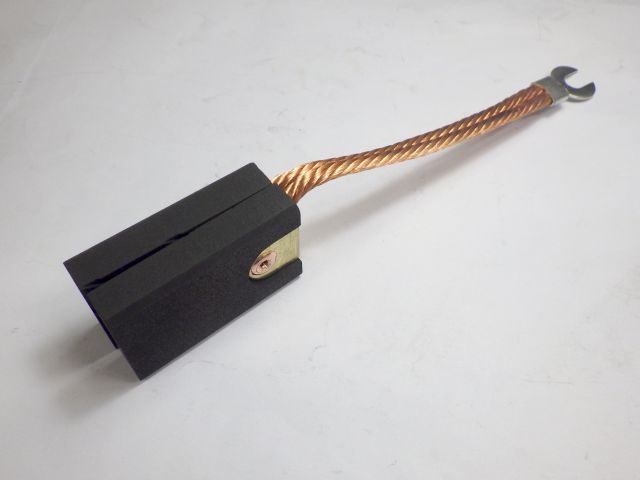

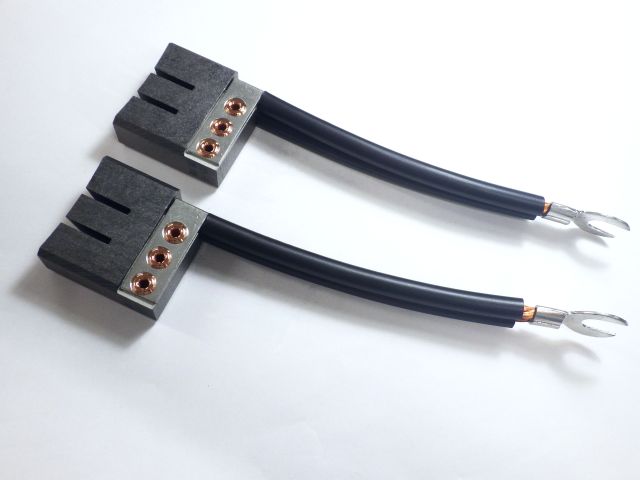

![分割式モーターで、中央の境界部分に放熱用の溝あり。](../../_src/82708744/cb_043.jpg?v=1721860272094)

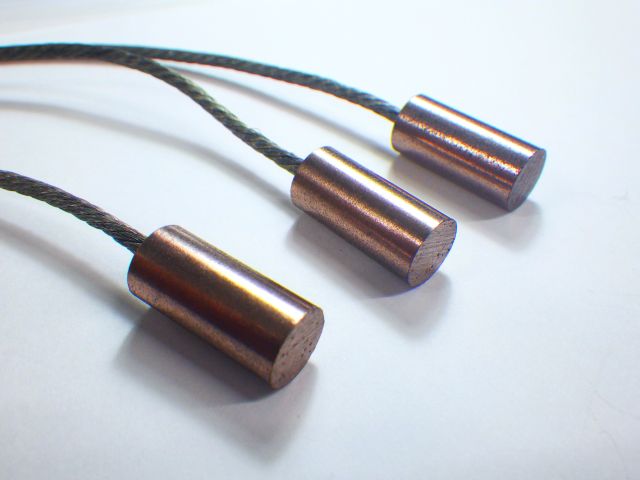

![遠心開閉器用スリップリング向けカーボンブラシ(日立材入手不可のための相当品)](../../_src/83345953/cb_045.jpg?v=1721860272094)

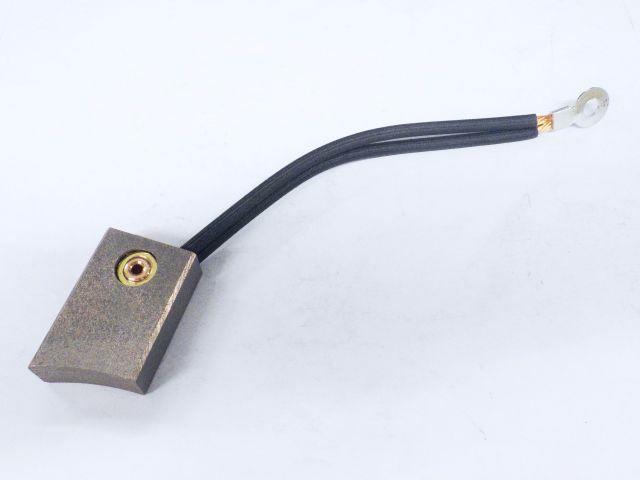

![](../../_src/83346427/cb_046.jpg?v=1721860272094)

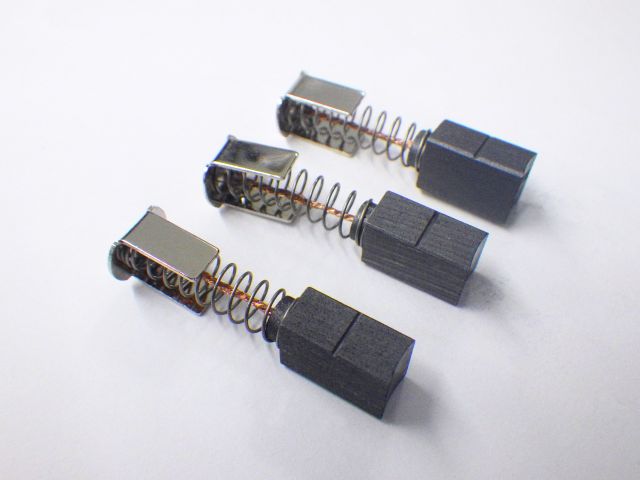

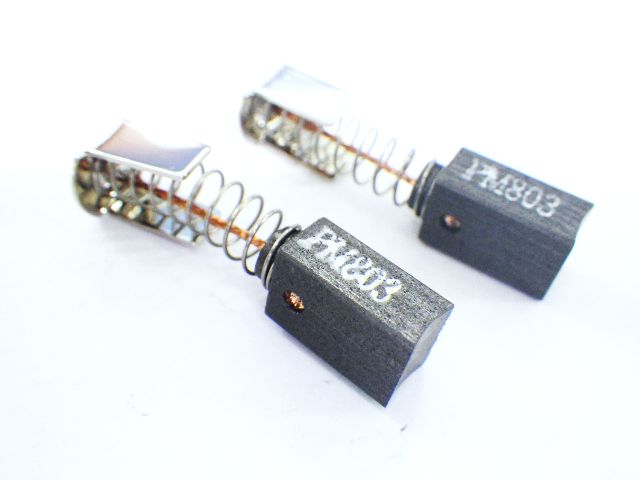

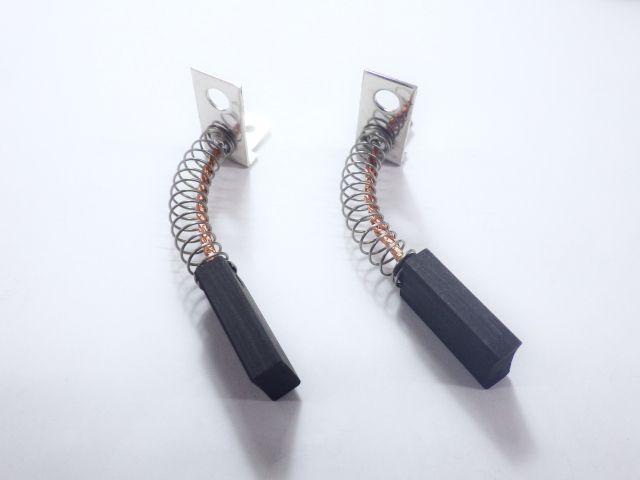

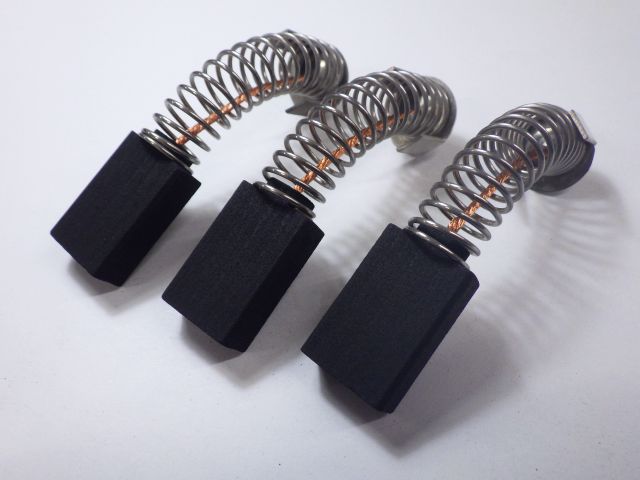

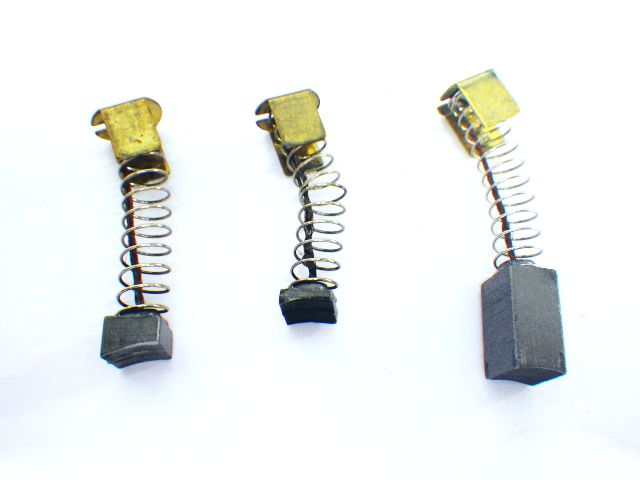

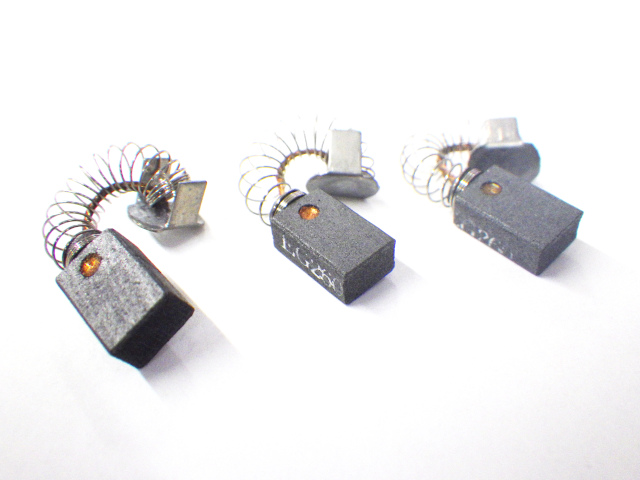

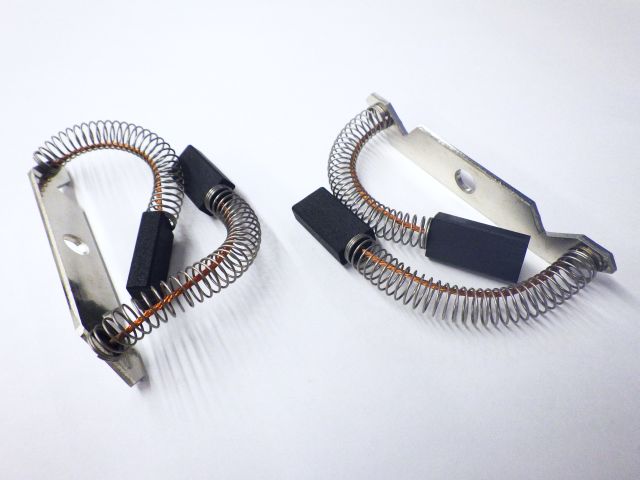

キャップ端子型
![](../../_src/82707934/heading-icon_20x24.png?v=1721860272094)
![キャップブラシホルダーケースにカーボンブラシとスプリングを入れてからキャップでふたを閉めるタイプ](../../_src/82707930/ep_cb001.jpg?v=1721860272094)
![ブラシホルダーケースにカーボンブラシとスプリングを入れてからキャップでふたを閉めるタイプ](../../_src/82707928/ep_cb013.jpg?v=1721860272094)
![ブラシホルダーケースにカーボンブラシとスプリングを入れてからキャップでふたを閉めるタイプ](../../_src/82707924/ep_cb016.jpg?v=1721860272094)
![ブラシホルダーケースにカーボンブラシとスプリングを入れてからキャップでふたを閉めるタイプ](../../_src/82707926/ep_cb014.jpg?v=1721860272094)

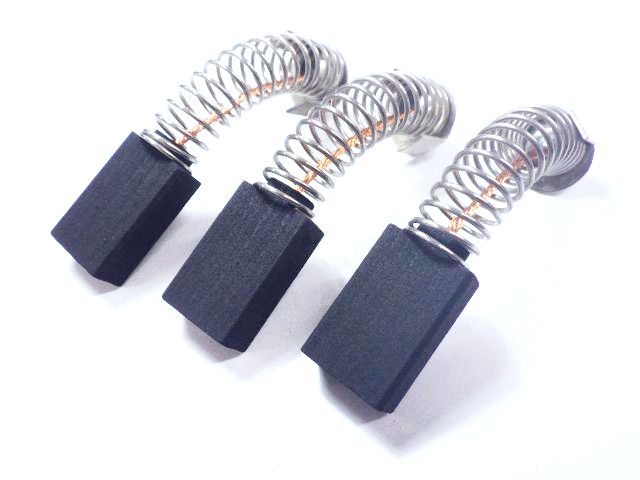

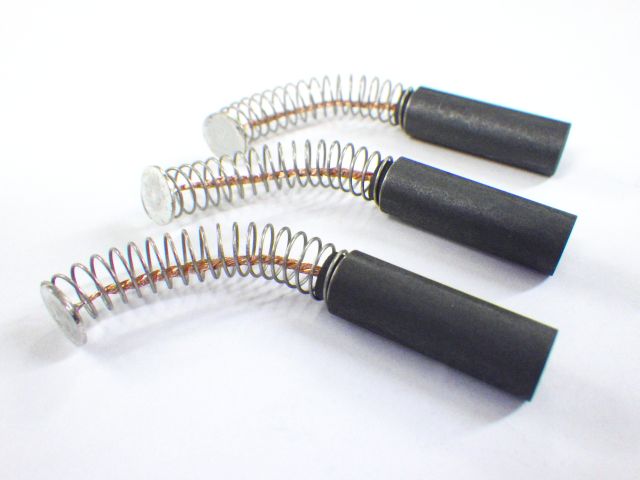

![大型プレス機械向けモーター用カーボンブラシ](../../_src/82707976/cb_001.jpg?v=1721860272094)

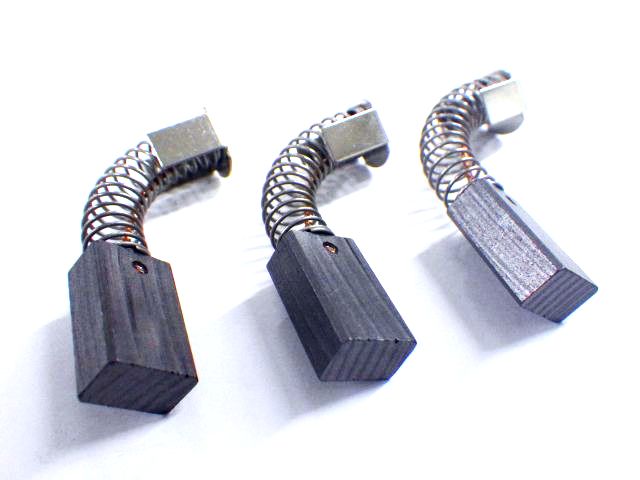

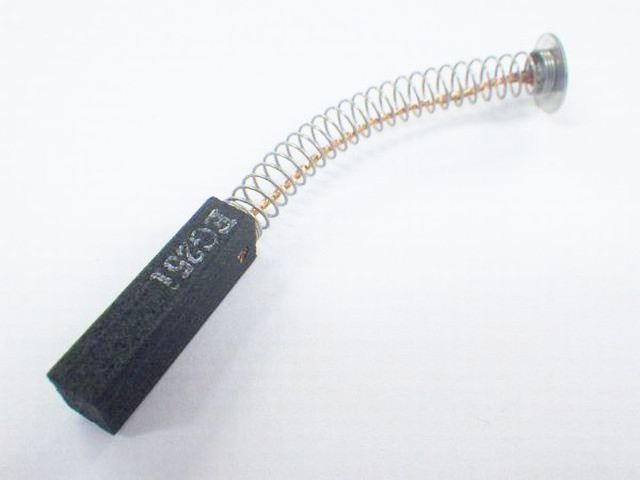

![通常よりもばねや電線が長いタイプ](../../_src/82708134/cb_023.jpg?v=1721860272094)

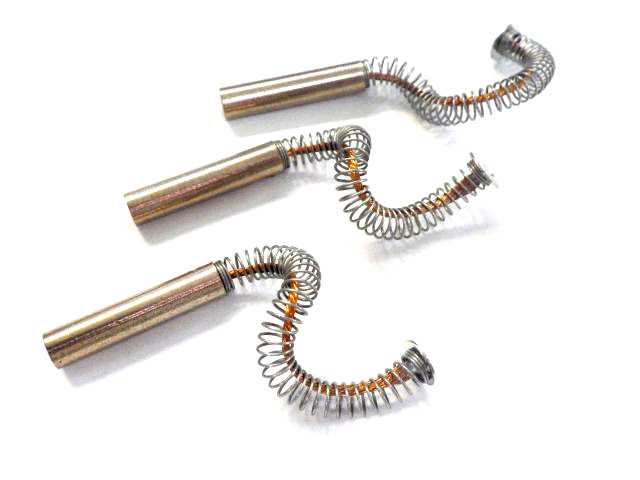

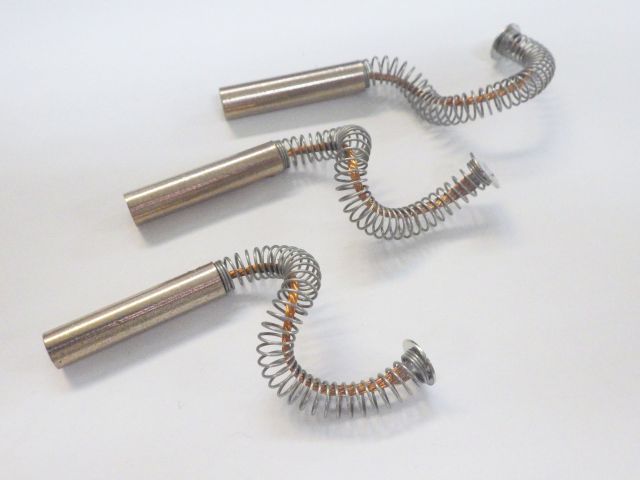

![](../../_src/82708678/cb_031.jpg?v=1721860272094)

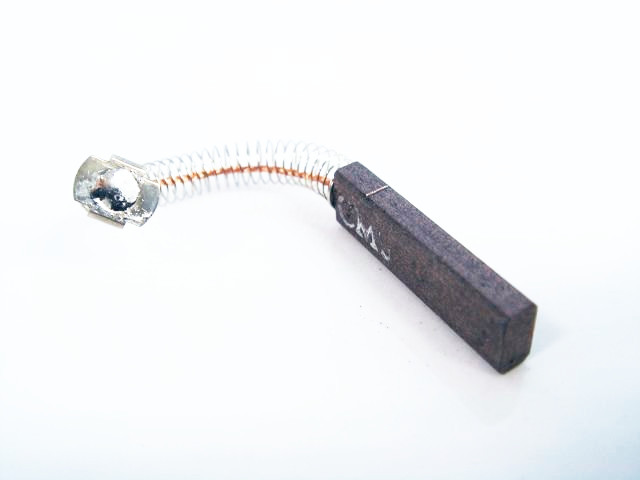

![](../../_src/82708696/cb_033.jpg?v=1721860272094)

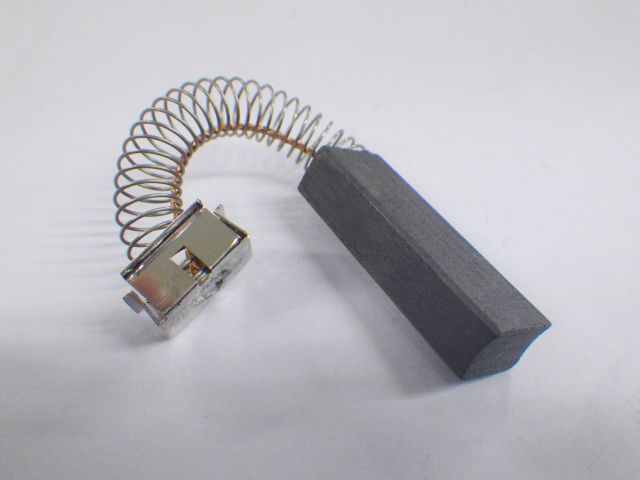

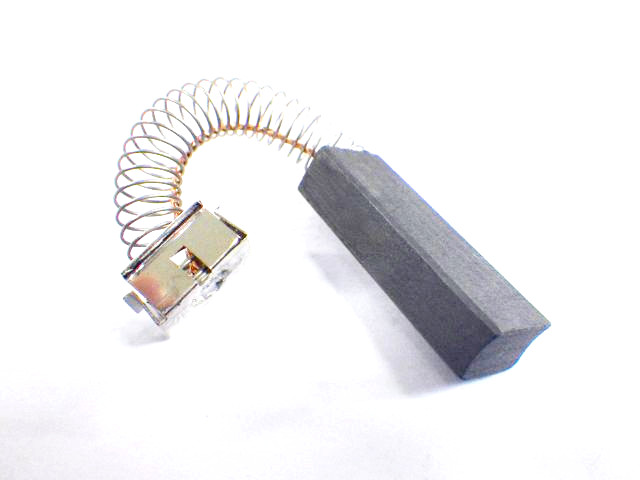

![特殊形状の給電端子を特注で製作したカーボンブラシ](../../_src/82708718/cb_038.jpg?v=1721860272094)

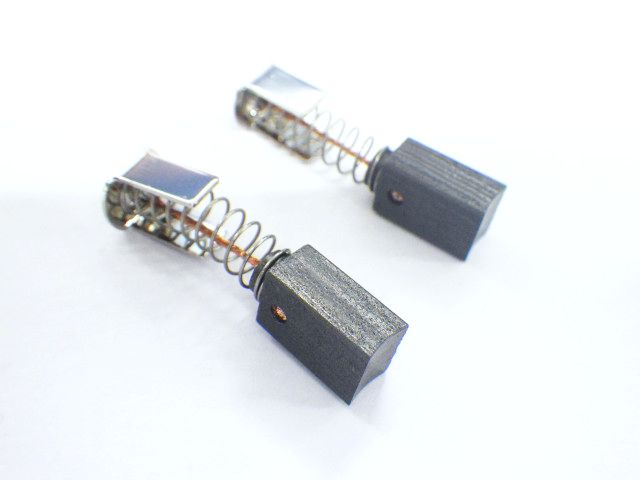

![鉄道車両内換気扇モーター用ブラシ](../../_src/82708720/cb_039.jpg?v=1721860272094)

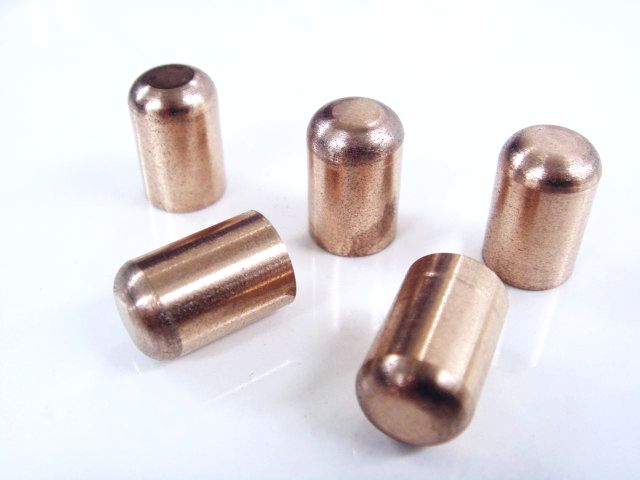

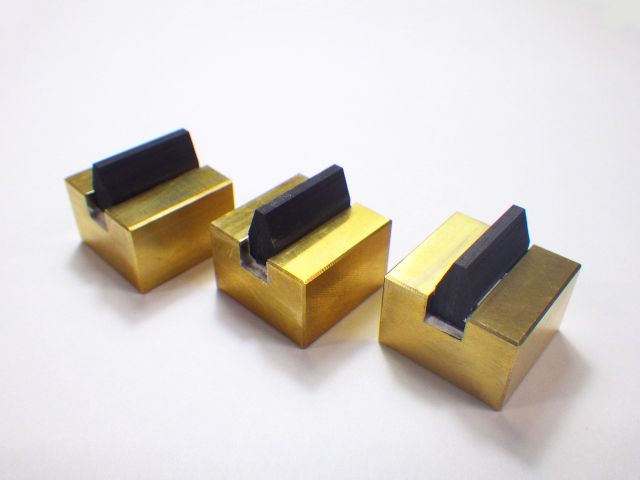

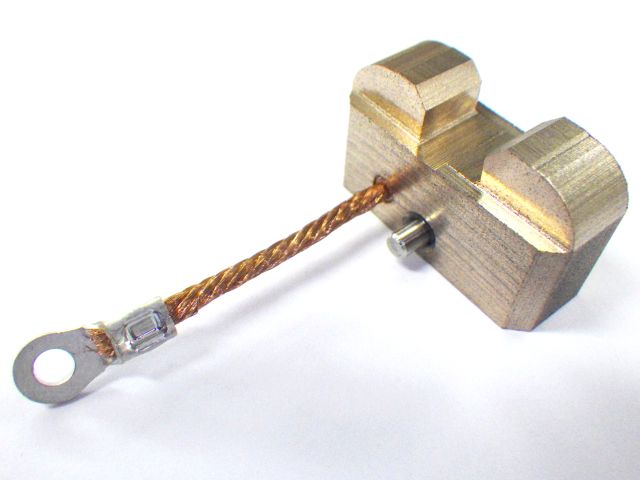

カーボンシュー(給電用やアース端子用として)
![](../../_src/82707936/heading-icon_20x24.png?v=1721860272094)
![充電端子用摺動部品](../../_src/82707922/ep_cb005.jpg?v=1721860272094)
![スリップリング用カーボンブラシ](../../_src/82707916/ep_cb010.jpg?v=1721860272094)
![カーボンシュー](../../_src/82707920/ep_cb006.jpg?v=1721860272094)

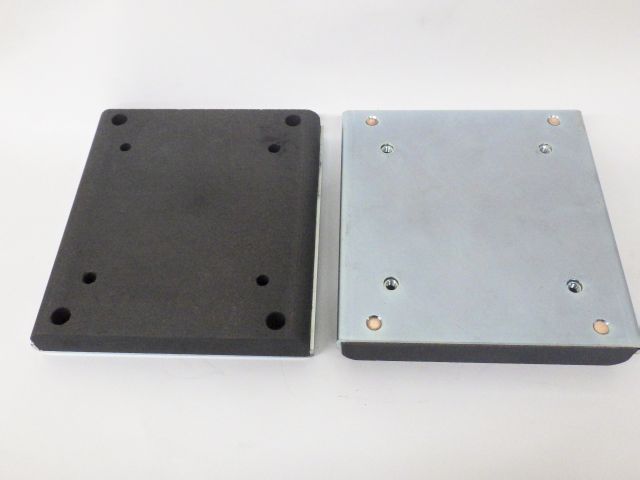

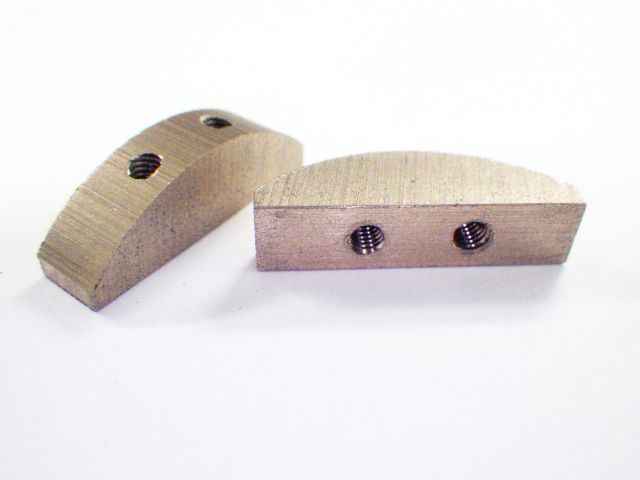

![エレベーター用カーボンブラシ](../../_src/82707914/cb_044.jpg?v=1721860272094)
![スリップリング用カーボンブラシ](../../_src/82707918/ep_cb009.jpg?v=1721860272094)

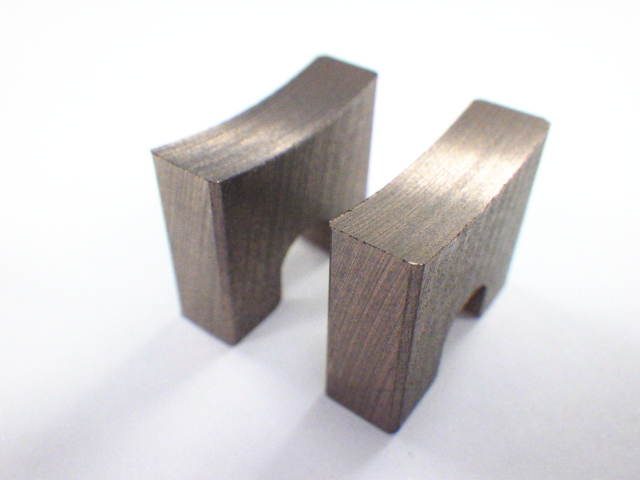

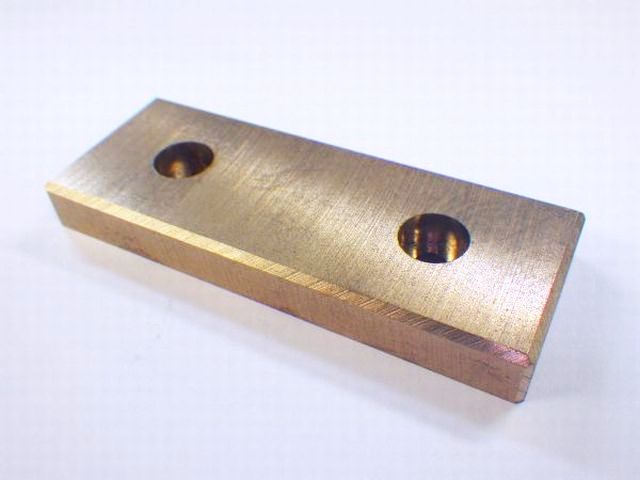

![アース端子用カーボンシュー(350A向け)](../../_src/82708136/cb_024.jpg?v=1721860272094)

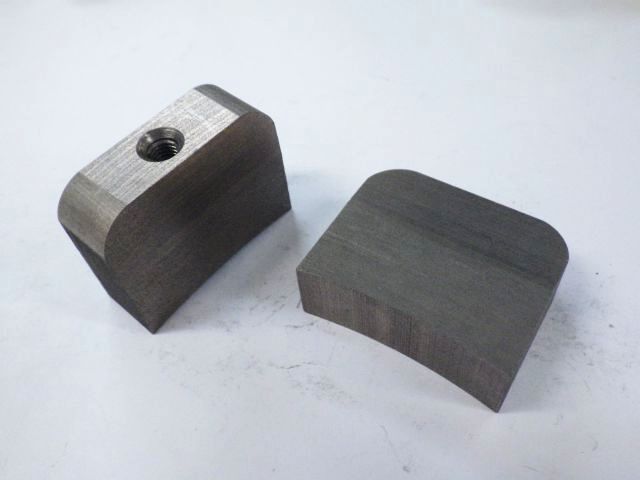

![](../../_src/82708597/cb_029.jpg?v=1721860272094)
☆材質や形状、用途が特殊なカーボン電極をご要望の場合には、ご期待に添えない場合があります。
☆弊社提供の相当材のカーボンブラシは、従来からお使いの品物と同じ性能を保証するものではありません。
☆材質や細かい仕様を調べるためにサンプル品が必要です。サンプル品のご提供がないと製作の検討はできません。
☆弊社ご提供品とこれまで使用していた品物を同じモーターの中で共存させて使用することはできません。性能に違いがあることから、この状態で使用した際には、一切の補償の対象外とさせていただきます。
☆現在のご購入ルートによりましては、弊社での検討をお断りさせていただく場合がございます。
☆カーボンブラシの大きさや形状、材質などにより最低製作数量以上でのご購入をお願いする場合があります。
